Πώς χρησιμοποιούνται τα τυπικά καλώδια μονού πυρήνα χωρίς επένδυση της ΕΕ σε σύγχρονα ηλεκτρικά συστήματα;

Η ηλεκτρική καλωδίωση μέσα σε ντουλάπια ελέγχου, πίνακες διανομής, μηχανήματα και συστήματα κτιρίων συχνά απαιτεί καλώδια που μπορούν να δρομολογηθούν αποτελεσματικά σε περιορισμένους χώρους, διατηρώντας παράλληλα σταθερή ηλεκτρική μόνωση και αγωγιμότητα. Σε αντίθεση με τα καλώδια με πρόσθετο εξωτερικό περίβλημα, τα μονοπύρηνα μη επενδυμένα καλώδια έχουν σχεδιαστεί με πιο συμπαγή κατασκευή, καθιστώντας τα κατάλληλα για πολλές εφαρμογές σταθερής καλωδίωσης και εσωτερικής σύνδεσης.

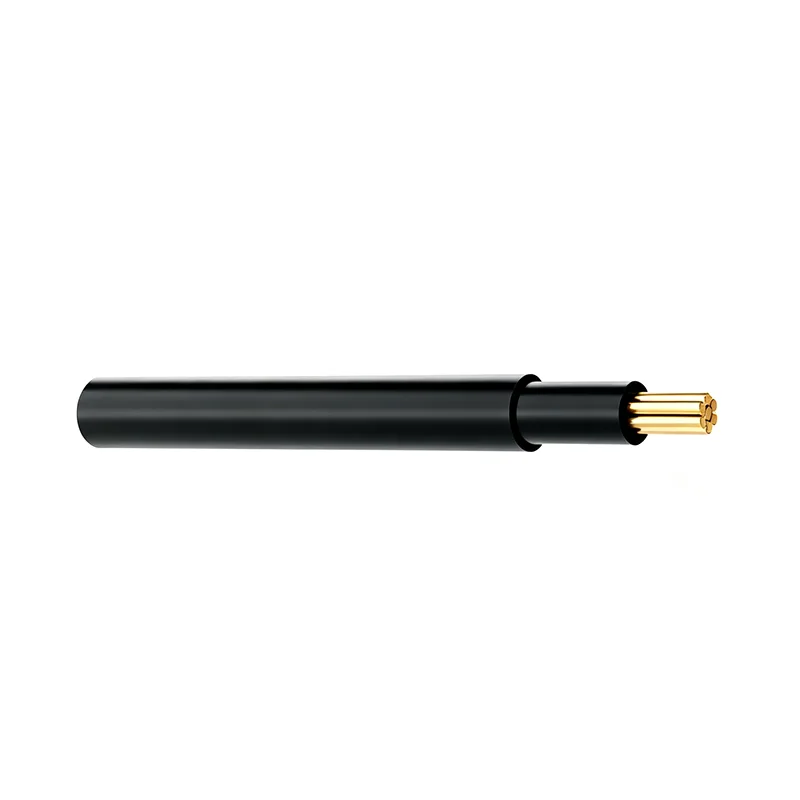

ΟΤυποποιημένα καλώδια μονού πυρήνα χωρίς μανδύα της ΕΕπαρέχεται απόLINSHENGέχουν σχεδιαστεί για ευρωπαϊκές ηλεκτρικές εφαρμογές χαμηλής τάσης. Η γκάμα προϊόντων χρησιμοποιεί χάλκινους αγωγούς χωρίς οξυγόνο, υποστηρίζει διαμορφώσεις συμπαγών και λανθάνοντων αγωγών και διατίθεται με PVC ή προσαρμοσμένα μονωτικά υλικά. Η τρέχουσα προδιαγραφή προϊόντος καλύπτει εύρος ονομαστικής τάσης 450/750 V και διατομές αγωγού από 1,5 mm² έως 25 mm².

Γιατί είναι χρήσιμα τα καλώδια μονού πυρήνα για εσωτερική καλωδίωση;

Αποτελεσματική δρομολόγηση σε περιορισμένους χώρους

Τα ηλεκτρικά ερμάρια και ο εξοπλισμός αυτοματισμού περιέχουν πολυάριθμα εξαρτήματα, τερματικά, διακόπτες, ρελέ και συσκευές ελέγχου. Η καλωδίωση πρέπει συχνά να διέρχεται από στενά κανάλια και να ακολουθεί συγκεκριμένες διαδρομές μεταξύ των εξαρτημάτων.

Η κατασκευή ενός πυρήνα διευκολύνει τη δρομολόγηση και την οργάνωση μεμονωμένων καλωδίων. Οι εγκαταστάτες μπορούν να τακτοποιήσουν διαφορετικούς αγωγούς σύμφωνα με τη διάταξη του ντουλαπιού αντί να χειρίζονται ένα μεγαλύτερο καλώδιο πολλαπλών πυρήνων όπου απαιτούνται μεμονωμένες συνδέσεις.

Καθαρότερες ηλεκτρικές συνδέσεις

Οι μεμονωμένοι αγωγοί μπορούν να αναγνωριστούν και να δρομολογηθούν χωριστά, γεγονός που μπορεί να απλοποιήσει τις εργασίες σύνδεσης μέσα στους πίνακες διανομής και στα ερμάρια ελέγχου. Η σωστή επισήμανση και η οργανωμένη δρομολόγηση μπορούν επίσης να κάνουν τη μελλοντική επιθεώρηση και συντήρηση πιο αποτελεσματική.

Ευέλικτη Διαμόρφωση

Διαφορετικά κυκλώματα μπορεί να απαιτούν διαφορετικά μεγέθη αγωγών. Μια σειρά καλωδίων μονού πυρήνα που καλύπτει πολλές διατομές επιτρέπει στους σχεδιαστές του συστήματος να επιλέξουν το μέγεθος του αγωγού σύμφωνα με τις τρέχουσες απαιτήσεις, τις συνθήκες εγκατάστασης και τους ισχύοντες ηλεκτρικούς κανονισμούς.

Πού εφαρμόζονται συνήθως αυτά τα καλώδια;

Ηλεκτρολογικά ντουλάπια ελέγχου

Τα ντουλάπια ελέγχου περιέχουν μεγάλο αριθμό εσωτερικών ηλεκτρικών συνδέσεων. Τα κυκλώματα ισχύος, τα κυκλώματα ελέγχου, οι διεπαφές σήματος και οι συνδέσεις εξαρτημάτων ενδέχεται να απαιτούν διαφορετικά μεγέθη αγωγών και διαδρομές δρομολόγησης.

ΟΤυποποιημένα καλώδια μονού πυρήνα χωρίς μανδύα της ΕΕμπορεί να χρησιμοποιηθεί για καλωδίωση εσωτερικού ντουλαπιού όπου η ισχύουσα μέθοδος εγκατάστασης επιτρέπει αυτόν τον τύπο καλωδίου. Τα ευέλικτα χαρακτηριστικά δρομολόγησης τους μπορούν να βοηθήσουν τους εγκαταστάτες να δημιουργήσουν οργανωμένες διαδρομές καλωδίωσης εντός περιορισμένου χώρου ντουλαπιών.

Πίνακες Διανομής

Οι πλακέτες διανομής απαιτούν αξιόπιστες συνδέσεις μεταξύ της εισερχόμενης ισχύος, των συσκευών προστασίας κυκλώματος, των μπλοκ ακροδεκτών και των εξερχόμενων κυκλωμάτων. Οι μονοπύρηνες αγωγοί μπορούν να χρησιμοποιηθούν για εσωτερικές συνδέσεις όταν ο επιλεγμένος τύπος καλωδίου και η μέθοδος εγκατάστασης πληρούν τις απαιτήσεις του ηλεκτρικού συστήματος.

Εξοπλισμός Βιομηχανικού Αυτοματισμού

Τα βιομηχανικά μηχανήματα συνήθως περιέχουν κινητήρες, αισθητήρες, εξαρτήματα ελέγχου, ρελέ, συστήματα PLC, επαφές και άλλες ηλεκτρικές συσκευές. Η διάταξη καλωδίωσης πρέπει να προσαρμόζει τη φυσική διάταξη αυτών των εξαρτημάτων διατηρώντας παράλληλα αξιόπιστες ηλεκτρικές συνδέσεις.

Τα καλώδια LINSHENG μπορούν να εφαρμοστούν σε εσωτερικές ηλεκτρικές συνδέσεις σε εξοπλισμό αυτοματισμού και μηχανήματα παραγωγής όπου οι προδιαγραφές καλωδίων είναι κατάλληλες για τις συνθήκες λειτουργίας.

Κατασκευή Ηλεκτρολογικών Συστημάτων

Τα ευρωπαϊκά πρότυπα μονοπύρηνα καλώδια χρησιμοποιούνται επίσης σε κατάλληλες οικιακές και εμπορικές ηλεκτρικές εγκαταστάσεις, συμπεριλαμβανομένων των κυκλωμάτων φωτισμού, των συνδέσεων διανομής και της σταθερής εσωτερικής καλωδίωσης.

Η πραγματική εφαρμογή θα πρέπει πάντα να καθορίζεται από τους ισχύοντες εθνικούς κανονισμούς εγκατάστασης, τον τύπο καλωδίου, το μέγεθος αγωγού, την ονομαστική τάση, το περιβάλλον εγκατάστασης και την απαιτούμενη μέθοδο προστασίας.

Ποιες ηλεκτρικές παραμέτρους πρέπει να ελέγχουν οι αγοραστές;

Οι παραπάνω προδιαγραφές θα πρέπει να αντιμετωπίζονται ως συγκεκριμένες παράμετροι του προϊόντος. Για μια συγκεκριμένη εγκατάσταση, οι αγοραστές θα πρέπει να επιβεβαιώσουν τον ισχύοντα τύπο καλωδίου, την κατασκευή του αγωγού, το μονωτικό υλικό, τη βαθμολογία θερμοκρασίας και τις κανονιστικές απαιτήσεις πριν από την παραγγελία.

Πώς το μέγεθος του αγωγού επηρεάζει την επιλογή καλωδίου;

1,5 mm² για μικρότερα κυκλώματα

Η επιλογή 1,5 mm² έχει μέγιστη αντίσταση αγωγού 12,1 Ω/km και μπορεί να ληφθεί υπόψη για κατάλληλες εφαρμογές καλωδίωσης χαμηλότερου ρεύματος όπου οι απαιτήσεις εγκατάστασης επιτρέπουν αυτό το μέγεθος αγωγού.

2,5 mm² για Γενικές Ηλεκτρικές Συνδέσεις

Η έκδοση 2,5 mm² έχει μέγιστη αντίσταση αγωγού 7,41 Ω/km και θεωρείται συνήθως για ένα ευρύτερο φάσμα απαιτήσεων ηλεκτρικής σύνδεσης. Το πραγματικό επιτρεπόμενο ρεύμα εξαρτάται από τη μέθοδο εγκατάστασης, τη θερμοκρασία περιβάλλοντος, την ομαδοποίηση, τη μόνωση και τα ισχύοντα πρότυπα.

4 mm² έως 10 mm² για υψηλότερες απαιτήσεις ρεύματος

Οι επιλογές 4 mm², 6 mm² και 10 mm² παρέχουν προοδευτικά μεγαλύτερες διατομές αγωγού για εφαρμογές που απαιτούν μεγαλύτερη ικανότητα μεταφοράς ρεύματος. Οι αγοραστές θα πρέπει να υπολογίζουν το απαιτούμενο μέγεθος αγωγού με βάση το πραγματικό φορτίο και τις συνθήκες εγκατάστασης αντί να επιλέγουν αποκλειστικά σύμφωνα με την ονομαστική ισχύ του εξοπλισμού.

16 mm² και 25 mm² για μεγαλύτερες συνδέσεις

Οι επιλογές 16 mm² και 25 mm² είναι διαθέσιμες για ηλεκτρικά συστήματα που απαιτούν μεγαλύτερους αγωγούς. Για αυτές τις εφαρμογές, η πτώση τάσης, η μέθοδος εγκατάστασης, η θερμοκρασία περιβάλλοντος, η ομαδοποίηση αγωγών και οι συνθήκες βραχυκυκλώματος θα πρέπει να λαμβάνονται υπόψη κατά την επιλογή καλωδίου.

Ποια είναι η διαφορά μεταξύ συμπαγών και λανθάνοντων αγωγών;

Στερεοί αγωγοί

Ένας συμπαγής αγωγός αποτελείται από ένα μόνο αγώγιμο στοιχείο. Μπορεί να παρέχει μια σχετικά σταθερή δομή για σταθερή καλωδίωση και θεωρείται συνήθως όπου το καλώδιο δεν απαιτεί συχνή κίνηση.

Η καταλληλότητα ενός συμπαγούς αγωγού εξαρτάται από το περιβάλλον εγκατάστασης, τις απαιτήσεις κάμψης, τον σχεδιασμό ακροδεκτών και το ισχύον πρότυπο καλωδίου.

Λανθάνοντες αγωγοί

Ένας λανθάνοντος αγωγός αποτελείται από πολλά μικρότερα καλώδια συνδυασμένα σε έναν αγωγό. Αυτή η κατασκευή παρέχει γενικά μεγαλύτερη ευελιξία από έναν συμπαγή αγωγό της ίδιας περιοχής διατομής.

Οι διαμορφώσεις λανθάνοντος μπορεί να είναι χρήσιμες όταν η καλωδίωση πρέπει να ακολουθεί καμπύλες διαδρομές ή όταν ο χώρος εγκατάστασης καθιστά σημαντική την ευελιξία.

Τι πρέπει να λαμβάνεται υπόψη κατά την εγκατάσταση καλωδίων χωρίς επένδυση;

Προστασία από μηχανικές βλάβες

Ένα μη επενδυμένο καλώδιο δεν έχει την ίδια πρόσθετη μηχανική προστασία που παρέχεται από μια επενδυμένη κατασκευή. Επομένως, θα πρέπει να εγκαθίσταται μόνο σε εφαρμογές και θέσεις όπου επιτρέπεται ο επιλεγμένος τύπος καλωδίου και παρέχεται επαρκής προστασία όταν είναι απαραίτητο.

Σωστή δρομολόγηση

Η δρομολόγηση των καλωδίων θα πρέπει να αποφεύγει αιχμηρές άκρες, υπερβολική κάμψη, κινούμενα εξαρτήματα, υπερβολικές πηγές θερμότητας και άλλες συνθήκες που θα μπορούσαν να βλάψουν τη μόνωση. Μέσα στα ηλεκτρικά ερμάρια, οι αγωγοί πρέπει να είναι διατεταγμένοι με τρόπο που να αποτρέπει την περιττή μηχανική καταπόνηση.

Κατάλληλος τερματισμός

Οι ακροδέκτες, οι σύνδεσμοι, οι δακτύλιοι και άλλα εξαρτήματα σύνδεσης θα πρέπει να είναι συμβατά με τον τύπο και τη διατομή του αγωγού. Ο κακός τερματισμός μπορεί να αυξήσει την αντίσταση επαφής και να δημιουργήσει τοπική θέρμανση.

Εξετάστε το ενδεχόμενο Ομαδοποίησης καλωδίων

Όταν πολλοί φορτωμένοι αγωγοί είναι εγκατεστημένοι μαζί, η απαγωγή θερμότητας μπορεί να μειωθεί και το επιτρεπόμενο ρεύμα μπορεί να χρειαστεί να ρυθμιστεί. Επομένως, οι συνθήκες εγκατάστασης και οι ισχύοντες κανονισμοί θα πρέπει να λαμβάνονται υπόψη κατά τον προσδιορισμό της ικανότητας μεταφοράς ρεύματος.

Πώς η θερμοκρασία επηρεάζει την επιλογή καλωδίου;

Θερμοκρασία περιβάλλοντος

Η θερμοκρασία περιβάλλοντος επηρεάζει τη θερμική απόδοση ενός ηλεκτρικού καλωδίου. Ένα καλώδιο που είναι εγκατεστημένο μέσα σε έναν θερμό πίνακα ελέγχου μπορεί να λειτουργεί υπό διαφορετικές συνθήκες από το ίδιο καλώδιο που είναι εγκατεστημένο σε ψυχρότερο περιβάλλον.

Το καθορισμένο εύρος θερμοκρασίας λειτουργίας του καλωδίου πρέπει να συγκριθεί με τις πραγματικές συνθήκες εγκατάστασης.

Θερμοκρασία λειτουργίας αγωγού

Η τρέχουσα προδιαγραφή προϊόντος παρέχει εύρος θερμοκρασίας λειτουργίας από -30°C έως +90°C. Το επιτρεπόμενο ρεύμα και η πραγματική αύξηση της θερμοκρασίας εξακολουθούν να εξαρτώνται από τη μέθοδο εγκατάστασης και τις σχετικές ηλεκτρικές απαιτήσεις.

Βραχυπρόθεσμες συνθήκες θερμοκρασίας

Οι προδιαγραφές του προϊόντος υποδεικνύουν βραχυπρόθεσμη ικανότητα θερμοκρασίας έως +250°C. Αυτή η παράμετρος δεν πρέπει να ερμηνεύεται ως θερμοκρασία συνεχούς λειτουργίας και πρέπει να αξιολογείται σύμφωνα με το ισχύον πρότυπο καλωδίου και τις ειδικές συνθήκες λειτουργίας.

Γιατί είναι σημαντικά τα ευρωπαϊκά πρότυπα για την προμήθεια καλωδίων;

Τυποποιημένες απαιτήσεις προϊόντος

Τα ευρωπαϊκά πρότυπα καλωδίων καθορίζουν απαιτήσεις σχετικά με την κατασκευή αγωγών, τα ηλεκτρικά χαρακτηριστικά, τη μόνωση, τις διαστάσεις και τις δοκιμές. Η χρήση ενός καλωδίου σχεδιασμένου σύμφωνα με το ισχύον πρότυπο μπορεί να απλοποιήσει την επιλογή προϊόντων για έργα που εξυπηρετούν τις ευρωπαϊκές αγορές.

Τεκμηρίωση Έργου

Βιομηχανικά έργα και κατασκευαστές ηλεκτρικού εξοπλισμού μπορεί να χρειαστούν τεχνική τεκμηρίωση για να αποδείξουν ότι τα επιλεγμένα εξαρτήματα αντιστοιχούν σε καθορισμένα πρότυπα και απαιτήσεις της αγοράς.

Η LINSHENG προσδιορίζει το EN 60228 και το HD 21.13 ως ισχύοντα πρότυπα για τη σειρά καλωδίων μονού πυρήνα του προτύπου ΕΕ, ενώ η συμμόρφωση με CE, RoHS και REACH μπορεί να παρέχεται σύμφωνα με τις απαιτήσεις του πελάτη και της αγοράς.

Ισχύουν ακόμη απαιτήσεις για συγκεκριμένες αγορές

Ένα καλώδιο προτύπου ΕΕ δεν θα πρέπει αυτόματα να θεωρείται κατάλληλο για κάθε εγκατάσταση σε κάθε ευρωπαϊκή χώρα. Οι εθνικοί κανονισμοί καλωδίωσης, οι μέθοδοι εγκατάστασης, οι απαιτήσεις πυρκαγιάς, οι περιβαλλοντικές συνθήκες και οι προδιαγραφές του έργου πρέπει επίσης να επανεξεταστούν πριν από την προμήθεια.

Πώς πρέπει οι αγοραστές να συγκρίνουν διαφορετικούς προμηθευτές καλωδίων;

Ποιες δοκιμές ποιότητας είναι σημαντικές για καλώδια μονού πυρήνα;

Δοκιμή αντίστασης αγωγού

Η δοκιμή αντίστασης αγωγού βοηθά στην επαλήθευση του εάν ο αγωγός πληροί τα καθορισμένα ηλεκτρικά χαρακτηριστικά. Η σταθερή αντίσταση είναι σημαντική για σταθερή μετάδοση ρεύματος και προβλέψιμη απόδοση πτώσης τάσης.

Δοκιμή εφελκυσμού και επιμήκυνσης

Οι μηχανικές δοκιμές μπορούν να χρησιμοποιηθούν για την αξιολόγηση των χαρακτηριστικών του αγωγού και της μόνωσης. Οι μετρήσεις αντοχής σε εφελκυσμό και επιμήκυνσης παρέχουν πληροφορίες για το πώς τα υλικά ανταποκρίνονται στη μηχανική καταπόνηση.

Επιθεώρηση μόνωσης

Η μόνωση θα πρέπει να ελεγχθεί για ελαττώματα που θα μπορούσαν να επηρεάσουν την ηλεκτρική ασφάλεια. Η επιθεώρηση μπορεί να περιλαμβάνει ελέγχους διαστάσεων, επιθεώρηση εμφάνισης και ηλεκτρικό έλεγχο σύμφωνα με το ισχύον πρότυπο προϊόντος.

Επιθεώρηση εμφάνισης

Η οπτική επιθεώρηση βοηθά στον εντοπισμό ελαττωμάτων επιφάνειας, ασυνεπειών διαστάσεων, προβλημάτων εκτύπωσης ή άλλων κατασκευαστικών ανωμαλιών πριν από τη συσκευασία και την αποστολή του καλωδίου.

Πώς μπορεί η LINSHENG να υποστηρίξει τους κατασκευαστές ηλεκτρικού εξοπλισμού;

Πολλαπλά μεγέθη αγωγών

LINSHENGπαρέχει μια σειρά διατομών αγωγών από 1,5 mm² έως 25 mm², επιτρέποντας στους κατασκευαστές εξοπλισμού, στους εργολάβους ηλεκτρικών ειδών και στους διανομείς να επιλέξουν διαφορετικά μεγέθη σύμφωνα με τις απαιτήσεις του έργου.

Προμήθεια με προσανατολισμό OEM

Οι κατασκευαστές ηλεκτρικού εξοπλισμού ενδέχεται να απαιτούν συγκεκριμένες κατασκευές αγωγών, μονωτικά υλικά, χρώματα, συσκευασία, επισήμανση και τεχνική τεκμηρίωση. Οι προσαρμοσμένες διαμορφώσεις καλωδίων μπορούν να αξιολογηθούν σύμφωνα με τις απαιτήσεις του έργου.

Εφαρμογές σε πολλούς κλάδους

ΟΤυποποιημένα καλώδια μονού πυρήνα χωρίς μανδύα της ΕΕμπορεί να εξεταστεί για ερμάρια ελέγχου, πίνακες διανομής, εξοπλισμό βιομηχανικού αυτοματισμού, καλωδιώσεις μηχανημάτων και κατάλληλες οικιακές ή εμπορικές ηλεκτρικές εγκαταστάσεις.
